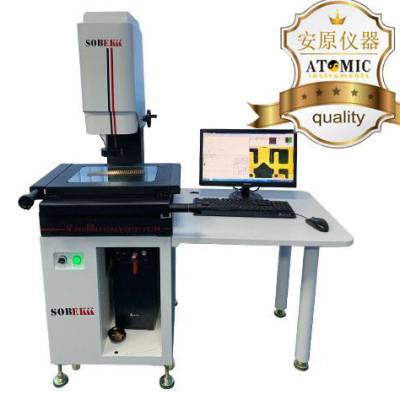

| 型号：HX-2010 |
HX-2010影像测量仪（又称精密影像式测绘仪）它克服了传统普通投影仪的不足,是集光、机、电、软件为一体的精密的二维测量仪器。由光学物镜进行高倍率光学放大成像，经过CCD摄像系统将放大后的物体影像送入电脑后，能快速地测量各种复杂工件的轮廓和表面形状、角度及位置尺寸。采用国际流行交叉滚柱导轨，特别适合于小件为对象的精密测量或逆向测绘，适用于对塑料零件、五金模具、电子组件、光纤器件、精密零件、钟表零件、小五金等的测量。
应用领域
仪器适用于以二坐标测量为目的的一切应用领域，机械、电子、仪表、五金、塑胶等行业广泛使用。(模具，螺丝，金属，配件，橡胶,PCB板,弹簧,五金，电子，塑料）
二次元功能：
1、多点测量点、线、圆、弧、椭圆、矩形，提高测量精度。
2、组合测量、中心点构造、、交点构造、中点构造、线构造、圆构造、角度构造。
3、坐标平移和坐标摆正，提高测量效率。
4、巨集指令，同一种工件批量测量更加方便快捷。
5、测量数据直接输入到Auto CAD中，成为完整的工程图。
6、测量数据可转换到办公文档office。
7、多种语言界面切换。
8、记录用户程序、编辑指令、教导执行。
| 仪器型号
|
HX-
|
HX-2010
|
HX-2515
|
HX-3020
|
HX-4030
|
HX-5030
| |
|
工 作 台
|
金属台呎寸(mm)
|
354 ×228
|
460 ×230
|
450 ×280
|
510 ×290
|
606 ×466
|
700 ×450
|
|
玻璃台呎寸(mm)
|
210 ×
|
270 ×
|
306 ×
|
360 ×
|
450 ×350
|
550 ×350
| |
|
运动行程 (mm)
|
150 ×100
|
200 ×100
|
250 ×
|
300 ×200
|
400 ×300
|
500 ×300
| |
|
仪器重量( kg )
|
100
|
110
|
120
|
200
|
240
|
500
| |
|
测量与瞄准系统
|
摄影机: 彩色1/2"CCD摄影机 变焦物镜倍率: 0.7～4.5X
| ||||||
|
视频总倍率: 18～120X 物方视场 : 7～1.1mm
| |||||||
|
工作距离 : 108mm
| |||||||
|
Z轴升降: 150 mm
| |||||||
|
数显分辨率 : 1μm
|
X.Y坐标测量示值误差≤ （3+L/200)μm
| ||||||
|
照明: 表面光源与透射光源均用LED , 亮度可调 电源: 220V(AC) , 50HZ , 30W
| |||||||
|
测量软件：标备自动测量软件，可自动寻边、去毛刺，可测点、线、圆、圆心距、角度、摆正等
| |||||||
